Jining Tongzhao Machinery Co., Ltd., Çin'deki dört tekerlekli korkuluk kazık çakma makinesinin en güvenilir üreticilerinden ve tedarikçilerinden biridir. Çin'de üretilen toptan dayanıklı dört tekerlekli korkuluk kazık çakma makinesini kullanacaksanız fabrikamızdan fiyat listesi almaya hoş geldiniz. Tüm özelleştirilmiş ürünler yüksek kalite ve rekabetçi fiyata sahiptir.

Ürün Açıklaması

Dört tekerlekli korkuluk kazık sürücüsü, fotovoltaik enerji santrallerinde vidalı zemin kazıklarının ve çelik boru kazıklarının kurulumu için özel inşaat ekipmanıdır. Dört tekerlekten çekiş, hidrolik spiral delme ve çok-fonksiyonlu entegrasyona sahiptir. Geleneksel korkuluklu küçük dört tekerlekli makinelere kıyasla daha yüksek tork, daha derin delme derinliği ve-daha güçlü arazi performansıyla, dağlık alanlara, çorak arazilere ve dağıtılmış fotovoltaik projelere mükemmel şekilde uygulanabilir.

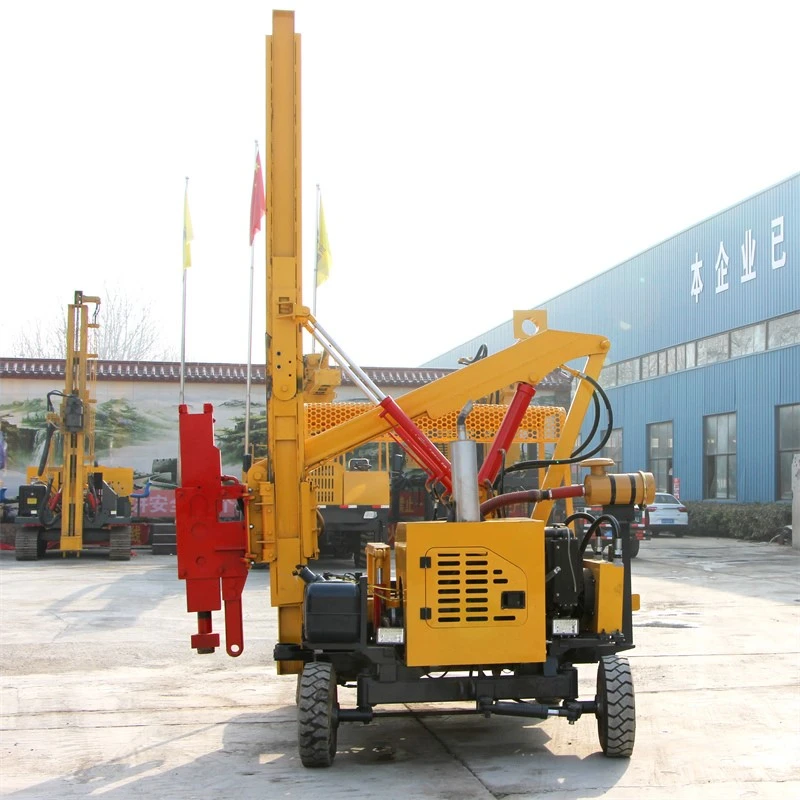

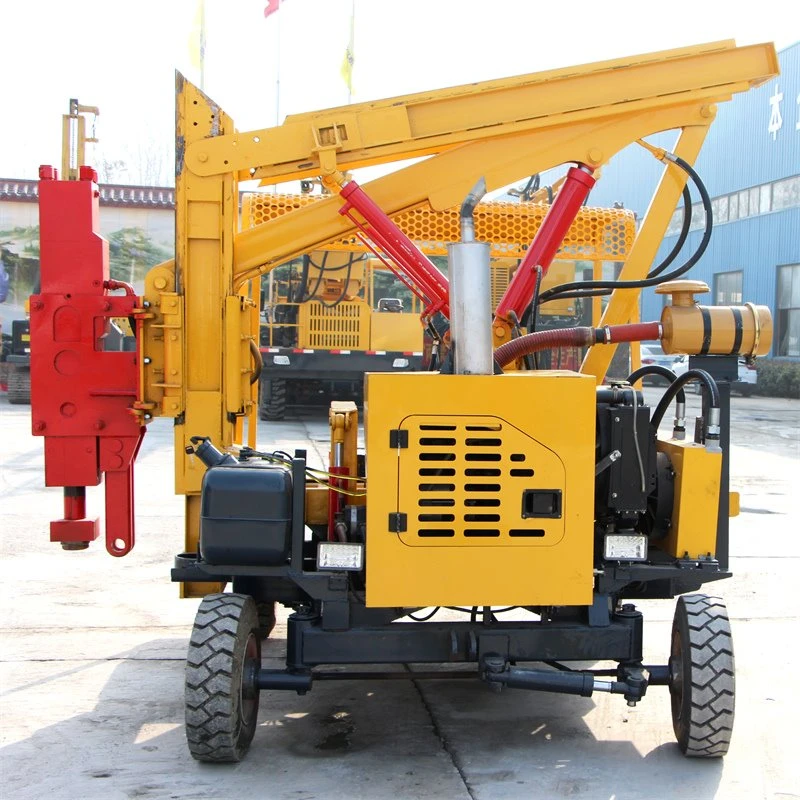

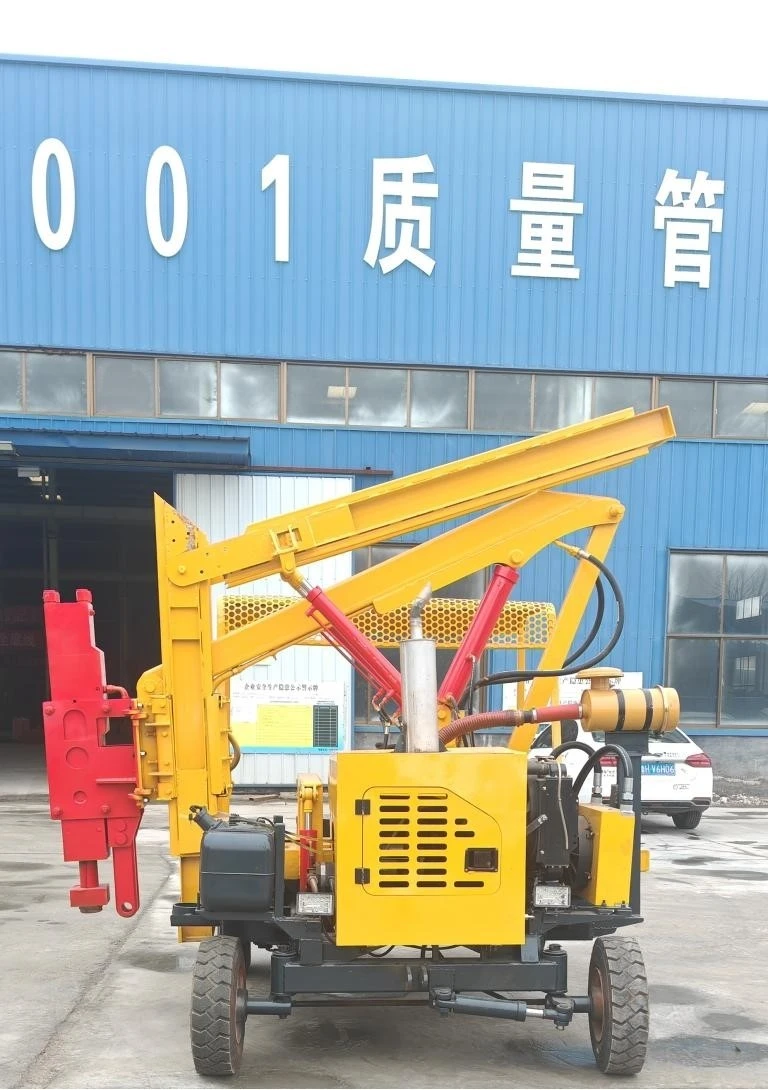

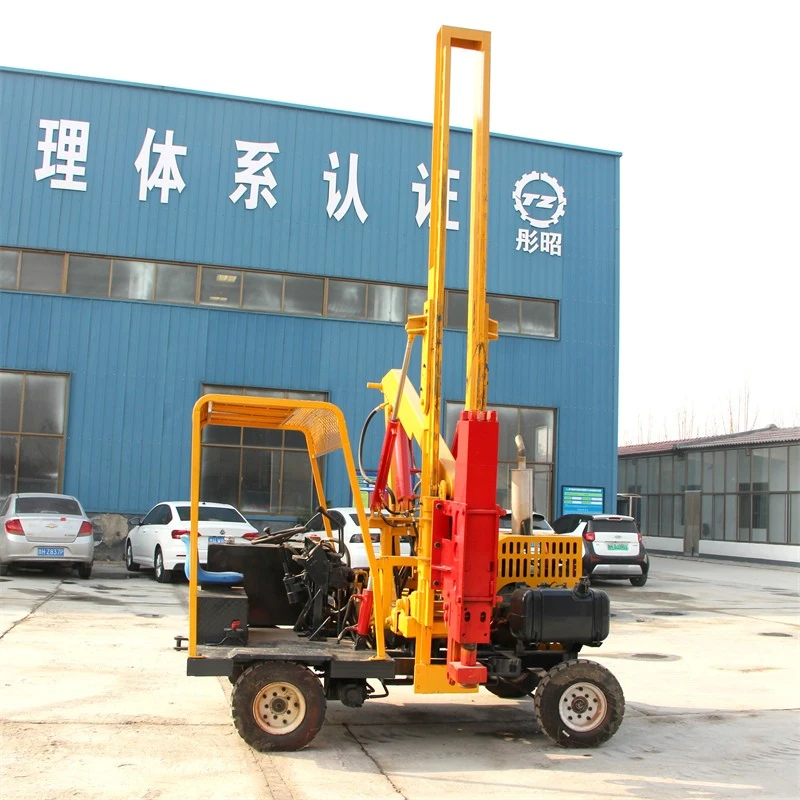

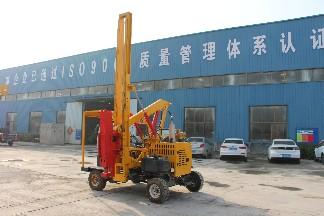

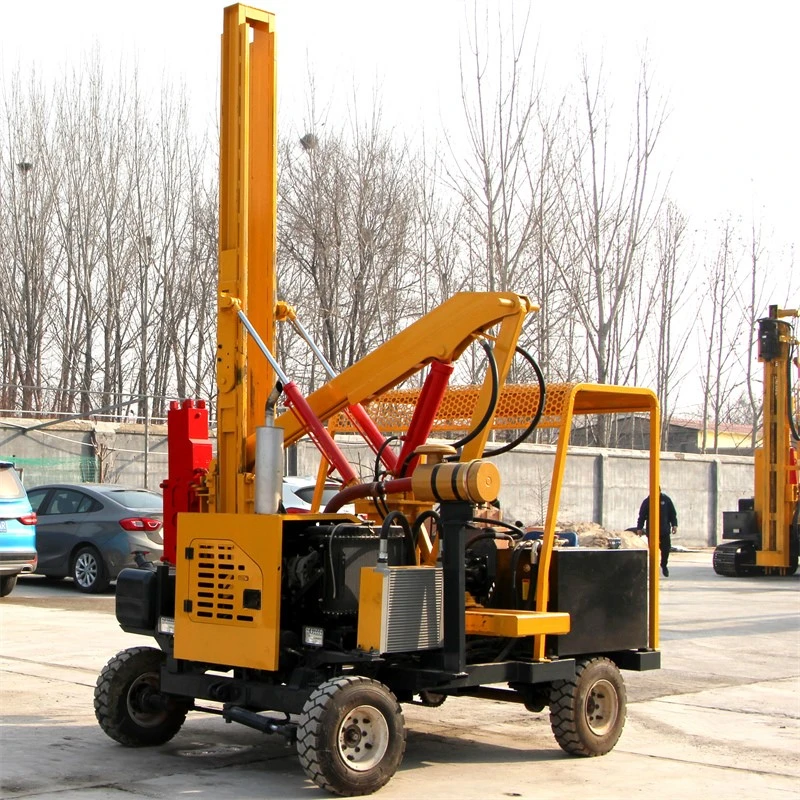

Dört-tekerlekli kazık çakma makinesi
Kazık çakma makinesi: Kendinden-Dört-Tekerlekli Entegre Korkuluk Kazık Çakma ve Çıkarma Aracı
Motor modeli	490(Yuchai)
Nominal hız (dev/dak)	2400
Fren sistemi	Yakıt Kesimi{0}}Frenleme
Hidrolik hareket
Yağ pompası modeli	Yüksek mukavemet 40/40
Basınç (pma)	16
Demiryolu hattı modeli	125 I-çelik kiriş
Hidrolik çalıştırma valfi	15
Hidrolik çalışma valfi basıncı (pma)	16
Boru sistemi, çok-katmanlı çelik telli yüksek-basınç borusundan yapılmıştır.
Çekiç kafalı model İşletim Sistemi	75/85
Çekiç kafa işlevi	Mekanik tip
Yuvarlak kazık siparişi için 114 veya 140'ı, kare kazık siparişi için 130'u arayabilirsiniz.
Genel boyutlar (mm)	300023002700
Genel makine ağırlığı	2.8T

Genel Yapı ve Sınıflandırma

Esas olarak iki ana modele ayrılmıştır:

Kompakt dört tekerlekli{0}model: küçük şantiyeler ve avlu fotovoltaik projeleri için
Yükleyici-tipi-tekerlek modeli: büyük-ölçekli fotovoltaik enerji santralleri için

Şasi

Kompakt Model: 2WD/4WD seçeneklerine ve dar gövdeye (1,8–2,2 m genişlik) sahip küçük dört tekerlekli veya çekici şasisini{0} benimser.
Yükleyici-tipi Model: 4 tekerlekten çekiş ve hidrolik payandalarla donatılmış, olağanüstü çalışma stabilitesine sahip geniş gövdeli (2,2–2,5 m genişliğinde) dört-tekerlek mühendislik araçları üzerine inşa edilmiştir.

Güç Sistemi

50–85 beygir gücüne sahip, yüksek torklu hidrolik sistemle (16–20MPa) eşleşen 4-silindirli dizel motorlarla (490/4102/4105) güçlendirilmiştir.

Çalışma Ünitesi

Spiral Matkap: Matkap çapı φ150–φ400 mm, delme derinliği 1–3 m, PV zemin kazıklarını vidalamak ve pilot delikleri-önceden delmek için kullanılır.
Hidrolik Çekiç (Opsiyonel): Çelik boru kazıklarını ve korkuluk kazıklarını çakmak için.

Temel Özellikler

Uygulanabilir Kazıklar: φ76–φ140 vidalı zemin kazıkları, φ114/φ140 çelik boru kazıkları, PV destek kolonları
Kazık/Sondaj Derinliği: 1–3 m (geleneksel standart olarak 3 m); 1–3m vidalı zemin kazıkları için en hızlı kurulum

Çalışma Verimliliği

Sıradan toprak: Her 2-3 dakikada bir 1 kazık, iş gününde 150-300 kazık
Sert toprak/yıpranmış kaya: Her 3-5 dakikada bir 1 kazık
Tork ve Darbe Kuvveti: Spiral tork 0,8–1,5t·m; hidrolik kırıcı darbe kuvveti 2–3 ton, sert toprak ve çakıl katmanları için uygundur
Seyahat ve Arazi-Performansı: 4 tekerlekten çekiş, seyahat hızı 5–20 km/saat, tırmanma açısı 25–35 derece, dağlık ve çorak arazilerde mükemmel trafik kolaylığı
Toplam Ağırlık: 3–5 ton (kompakt model için 3 ton, yükleyici-tipi model için 4–5 ton)
Genel Boyut: 4,1–5,1 m (U) × 2,0–2,5 m (G) × 2,2–2,8 m (Y)

Temel İşlevler (3-bir arada Çok Amaçlı)
PV Vidalı Zemin Kazık Kurulumu (Çekirdek Fonksiyonu)
Vida yığınlarının hızla vidalanması için yüksek-torklu güç başlığıyla donatılmıştır; Ulusal PV inşaat standartlarını karşılayan dikeylik 1 derece içinde kontrol edilir.

Çelik Boru Kazık ve Korkuluk Kazık Çakma
φ114/φ140 çelik boru kazıklarını ve otoyol korkuluk kazıklarını çakmak için hidrolik çekiçle değiştirin.

Pilot Delik Delme
Sonraki kazık çakma veya zemin kazık kurulumu için sert toprakta, yıpranmış kayada ve donmuş toprakta -önceden delikler açın; delik çapı φ150 ile φ400 mm arasında değişir.

Ek Avantajlar

Hidrolik Payandalar: Yüksek hav dikeyliği sağlamak için çalışma sırasında makineyi sabitleyin.
Esnek Geçiş: Dört-tekerlekten yürüyen tasarım, römork ihtiyacını ortadan kaldırarak inşaat sahalarında serbest dolaşıma olanak tanır.

Avantajları (Paletli Kazık Çakma Makineleri ve Geleneksel Korkuluklu Dört-Tekerlekli Makinelere kıyasla)

Üstün-Yol Yeteneği
Dört tekerlekten çekiş ve yüksek yerden yükseklik, dağlarda, yokuşlarda ve çorak arazilerde sıradan küçük dört tekerlekli ekipmanlara göre çok daha iyi bir performans-sunar.

Daha Yüksek Tork
Spiral tork, PV vidalı zemin kazık yapımı için profesyonelce özelleştirilmiş geleneksel korkuluklu dört-tekerlek makinelerinin 2–3 katıdır.

Yüksek İnşaat Verimliliği

Geniş Çok Yönlülük
Çoklu-senaryolu çalışmayı gerçekleştirmek için PV zemin kazıkları, çelik boru kazıkları ve korkuluk kazıklarıyla uyumludur.

Uygun maliyetli-etkili
Paletli-tipi PV kazık çakma makinelerine göre %30–%50 daha düşük maliyet ve sıradan korkuluk kazık çakma ekipmanlarından daha profesyonel.

Tüm ekipman	1.1 İnşaat sırasındaki boyutlar: Uzunluk 3000 mm x Genişlik 2600 mm x Yükseklik 4350 mm 1.2 Kazık çakma için net yükseklik: 3000 mm 1.3 Şasinin dingil mesafesi: 1640mm x 2150mm 1.4 Toplam makine ağırlığı: 2900kg 1,5 Minimum yerden yükseklik: 540 mm 1.6 Maksimum sürüş gücü: 42kw 1.7 Hidrolik kırıcı modeli: SB43 1.8 Matkap çubuğu çapı: 75mm 1,9 Kazık başlığının ağırlığı: 26kg 1,10 Boyuna hareket aralığı: 0 - 400mm 1,11 Seyahat hızı: 3 - 5km/sa 1.12 Kazık çakma borusu özellikleri: Φ114x4,5/Φ140x4,5/130x130 kare kazıklar 1.13 Motor gücü: 42kw 1.14 Direksiyon sistemi: Hidrolik yardım 1.15 Kazık çıkarma ekipmanı konfigürasyonu: Φ114/Φ140/130 kare kazıklar 1.16 Hidrolik sistem basıncı: 18Mpa 1.17 Hidrolik sistem akış hızı: 50mL/r 1,18 Hidrolik kırıcı darbe frekansı: 400 - 800 kez/dakika 1.19 Kazık çıkarma yöntemi: Titreşimli hav çıkarma 1,20 Kazık çıkarma kuvveti: 96,5KN	Ekipman düzgün hareket, yüksek güvenlik ve güvenilirliğe ve mükemmel verimliliğe sahiptir.
Yürüme mekanizması ve hidrolik sistem	2.1 Yürüyen motorun maksimum torku: 1950 Nm 2.2 Yürüme hızı: 10 km/saat 2.3 Maksimum çekme hızı: 30 km/saat 2.4 Hidrolik sistem basıncı: 18 Mpa \|2.5 Hidrolik sistem akış hızı: 50 L/dak	Dönüş yarıçapı küçüktür, sürüş gücü yüksektir ve özellikle eğimi büyük olan yokuşlarda sürüş hareketi için uygundur.
Frenleme ve Süspansiyon	3.1 Fren Sistemi: Kampanalı Frenler 3.2 Lastik Modeli: 6.50-10	Kısa fren mesafesi, emniyetli ve güvenilir
Dönüşüm sistemi	4.1 Debriyaj: İç spline kayan tip uç yüz geçmeli tip 4.2 Maksimum çekme hızı: 30 km/saat

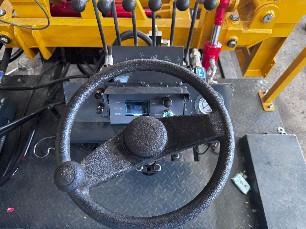

Hidrolik direksiyon mekanizması	5.1 Hidrolik-destekli direksiyon sistemi: Dinamik yük 80 Nm Statik yük 300 Nm	Hidrolik-tahrikli direksiyon, hafif ve esnek

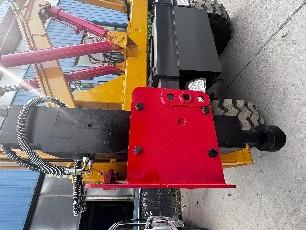

Hidrolik çekiç	6.1 Hidrolik kırıcı modeli: YC360 6.2 Hidrolik kırıcının maksimum çalışma akış hızı: 100 L/dak 6.3 Hidrolik kırıcının çalışma basıncı: 16 Mpa6.4 Hidrolik kırıcının darbe frekansı: Dakikada 400 - 800 kez 6,5 Hidrolik kırıcının matkap çubuğunun çapı: 85 mm 6.6 Hidrolik kırıcının çalışma akış hızı: 60 - 100 (L/dak) 6.7 Hidrolik kırıcının net çalışma yüksekliği: 3000 mm 6.8 Çok-işlevli hav başlığı, 114/140/130x130 kare havlara uygun	Yüksek darbe kuvveti ve yüksek frekans
Dizel motor	7.1 Modeli: Yuchai 7.2 Güç: 42kw 7.3 Hız: Dakikada 2400 devir 7.4 Motor tipi: Dikey su-soğutmalı dört-zamanlı 7,5 Sıkıştırma oranı: 18:0,1 7,6 Ağırlık: 260 kilogram

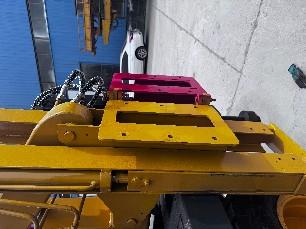

Kayar kılavuz çerçevesi	8.1 Kayar kılavuz çerçevesinin eğim açısı: Solda 18 derece / sağda 10 derece 8.2 Kayar kılavuz çerçevesinin ön ve arka yönlerdeki ayar açısı: ±10 derece 8.3 Çakma hav başlığının merkezinden aynı-yan lastiğin dış tarafına kadar maksimum mesafe: 900 mm, yanal hareket stroku: 400 mm
Kazık çıkarma mekanizması	Kazık çıkarma yöntemi; Hidrolik titreşimli kazık çıkarma Kazık çıkarma kuvveti: 96,5 kN Kazık çıkarma vuruşu: 350 - 2600 mm Çok-işlevli hav başlığı	Özel bir evrensel titreşimli kazık çıkarıcıyla donatılan bu kazık çıkarıcı, kaldıraç ilkesini kullanır. Kazık açısının değişmesi nedeniyle çıkarma işlemi sırasında yığını otomatik olarak kilitleyebilir.
